KLINGER Dichtungstechnik 新型精加工系統

KLINGER克林格集團密封材料工廠 KLINGER Dichtungstechnik 開發了一套全自動化精加工系統，用于密封板材的生產。該系統由公司自主設計建造，實現了從板材上料、修邊、定長切割、印刷到碼垛的全流程自動化，并集成了 AI 質量控制，大幅提升了生產效率與可持續性。

背景及工作原理

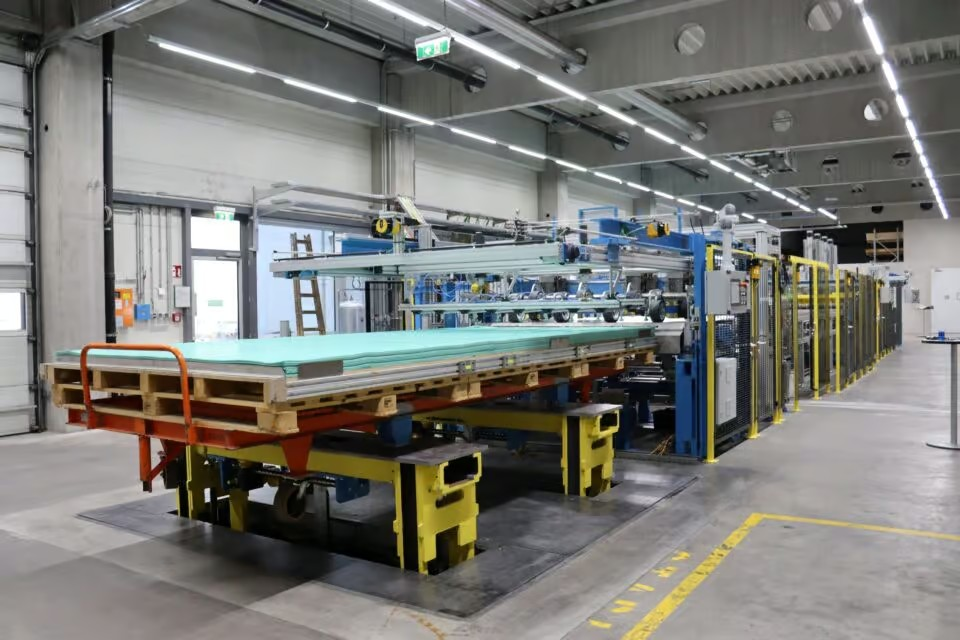

新設備負責將密封板材材料從壓延機輸送到托盤的整個流程，包括修邊、將板材切割成客戶指定的長度、印刷產品標識、質量控制（包括自動剔除檢測）以及碼垛。目前由于包裝需要依照客戶需求進行定制還需手工完成，其余流程均采用自動化。新設備使得整個生產流程大幅提速，循環時間從 40 秒縮短至 25 秒，生產速率從每小時 80 張?zhí)岣叩?130 張。

系統核心功能與技術流程

全流程自動化處理

• 板材定位：系統能夠識別料架，通過四個螺旋千斤頂將其提升，并精準對齊頂部的密封板材。
• 氣墊式送料：利用吸氣抓手提起板材的同時，在板材底部吹氣形成氣墊，使材料能夠輕松滑入進料輥。
• 修邊：側邊的圓刀會切除板材的突出邊緣，產生的廢料會被粉碎并重新投入生產流程，以最大限度減少浪費。
• AI 視覺檢測：板材通過搭載 8K 分辨率線掃描相機（每側 3 臺）的 AI 視覺系統，該系統基于 YOLOv11 卷積神經網絡，能以低于 0.1 毫米 / 像素的分辨率實時檢測缺陷，如褶皺等，并實時判斷板材是否合格。
• 印刷：采用柔版印刷工藝，通過一個 15 公斤的滾筒在密封板材的底面印制產品標識。
• 定長切割：沖擊剪切機會根據訂單指定的尺寸，將板材切割至最終規格。
• 碼垛：機械臂會將合格的板材堆疊在托盤上，而不合格的板材則會被放置在單獨的堆垛中。

?

關鍵技術及參數

加工尺寸：最大可處理 2 米寬、4.5 米長的板材，同時也兼容英制規格。

輸送速度：最高可達 60 米 / 分鐘，系統配備了 39 臺伺服電機，總功率約為 100kW。

自動化集成：整個系統的搭建涉及鋪設 2.5 公里的電纜，設計 520 份技術圖紙和 350 頁的電路圖，由約 25,000 個獨立零件組成。

AI 視覺系統：質量控制的核心

該系統的突破性創新在于 AI 支持的視覺檢測方案，由 KLINGER 內部團隊開發，基于開源框架 YOLOv11。采用深度學習算法持續優化檢測精度，可在 60 米 / 分鐘的速度下實現 2000 毫米寬度的高分辨率掃描（每側約 45 萬條圖像線）。通過神經網絡 “抵消” 板材表面細微紋理，無需復雜照明系統，將照明成本從 2.2 萬歐元降至 1000 歐元。實時識別褶皺、劃痕等常見缺陷，自動剔除不合格品，確保 100% 質量追溯。

可持續性與成本效益

資源利用：廢料回收再利用，減少原材料浪費；全電動伺服系統降低能耗。

人力優化：原工藝需多人操作，現僅需 1 人監控，大幅降低人力成本。

自研發驅動：因外部供應商成本上漲與創新限制，KLINGER 選擇自主設計核心組件（如 PLC 程序由內部程序員編寫），采用西門子伺服元件與皮爾茲安全系統，在保證性能的同時實現長期成本優化。
