如何正確安裝法蘭，讓KLINGER克林格墊片性能更好發揮（下）

我們分上下兩部分闡述了法蘭安裝的注意事項，在上一篇文章中我們對法蘭連接安裝的五點注意事項進行了詳細的說明，揭示了五大常見的錯誤做法，在這篇文章中我們將繼續深入探討法蘭連接的正確安裝方法，讓KLINGER克林格墊片在應用中性能得到更好地發揮，確保法蘭連接的穩定與可靠。

1、法蘭的組裝

正確組裝法蘭，特別是在垂直應用中，確保連接穩定且緊密至關重要。

錯誤做法：在垂直應用中，沿圓周方向逐一擰緊法蘭螺栓。使用膠水或雙面膠帶來固定法蘭面之間的墊片。

正確做法：對于垂直管道，在底部法蘭預先安裝定位螺栓，以確保墊片不會滑落。

對于平面法蘭：墊片覆蓋整個法蘭表面，并且已經為螺栓預留了孔。

對于凸面法蘭：密封面略高于其余的法蘭表面。這是最常見的法蘭類型。

2、墊片的定位

確保墊片正確放置是法蘭連接按預期工作的關鍵。錯誤地定位可能會導致泄漏。

錯誤做法：將墊片以一定角度放置，使其超出法蘭或伸入管道。

正確做法：始終將墊片置于法蘭表面的中心。當法蘭打開時，法蘭槽在墊片上的壓痕應呈均勻分布，環繞整個墊片。

使用定位螺栓時，墊片不會滑動。但帶肩螺釘?shù)亩ㄎ痪群头€(wěn)定性受多種因素影響，建議使用定位螺栓來確保墊片位置的正確。

在垂直安裝時，定位墊片的關鍵在于確保法蘭和管道的垂直安裝，使用圖紙和水平儀來準確定位，并嚴格按照安裝步驟進行操作，以防止墊片滑落。

墊片應始終精確居中

3、螺母和螺栓

使用正確的螺母和螺栓組合對于確保連接的完整性和避免重新緊固時出現問題至關重要。

錯誤做法：在打開法蘭連接時，將螺母和螺栓分開，以便稍后以不同的組合重新裝配。

正確做法：在拆卸后，將每個螺母和螺栓成對放在一起。在重新組裝法蘭時，將每個螺母重新裝到其原始配套的螺栓上。

螺母和螺栓之間的精確配合至關重要，以確保法蘭連接具有所需的張力和強度。每個螺母和螺栓的螺紋和公差都略有不同，因此正確匹配螺母和螺栓非常重要。

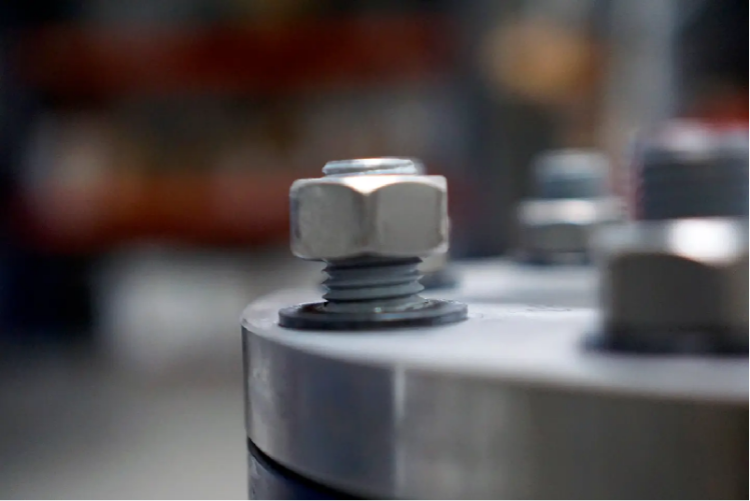

螺母、螺栓和墊圈都應符合指定的標準

4、扭矩扳手

正確使用工具在精確控制所需擰緊扭矩方面起著重要作用，這確保了負載分布的均勻性。

錯誤做法：使用開口扳手或環形扳手并隨機用力擰緊螺栓。這可能導致配對壓力在法蘭和墊片上分布不均勻，從而損壞連接。

正確做法：使用校準過的扭矩扳手來確保所有螺栓都被擰緊到相同的、正確的扭矩。分階段擰緊螺栓，按照交叉模式進行。最后，再次以相同的扭矩圍繞法蘭以圓周方式逐個擰緊每個螺栓。這確保了所有螺栓都被均勻擰緊，沒有遺漏。

使用扭矩扳手可以確保螺栓力在整個法蘭上均勻分布。這一點特別重要，因為不均勻的力可能會損壞墊片或甚至整個法蘭連接。

例如：如果你施加200 kN的力，這相當于20公噸的質量。相當于法蘭對墊片施加了20噸的壓力。因此確保這些力均勻分布十分重要。

當螺栓按照交叉模式擰緊時，螺栓對墊片和法蘭的力會均勻分布，確保了法蘭連接無泄漏。

5、螺栓擰緊

在法蘭連接的安裝過程中，以正確的順序和扭矩擰緊螺母和螺栓是至關重要的。這可以確保負載均勻分布。這一步的錯誤可能導致嚴重的問題和安全風險。

錯誤做法：沿著法蘭圓周逐個將螺母和螺栓擰緊至滿扭矩。這會導致第一個螺栓承受過大的負載，并可能導致其他螺栓未得到足夠的擰緊。法蘭兩半之間的間隙可能會變得不均勻，第一個螺栓甚至可能在負載下斷裂。

正確做法：首先用手指輕輕擰緊螺母和螺栓。然后分階段以交叉模式逐漸增加扭矩進行擰緊。這可以確保所有螺栓上的負載保持均勻，并防止法蘭傾斜。

螺栓的交叉擰緊可以確保它們在法蘭和墊片上的力均勻分布。這對于防止墊片、法蘭和螺栓損壞至關重要。

將螺栓擰緊至極限很容易導致其破裂。在正式擰緊之前，用手指輕輕預緊所有螺栓是一個重要的步驟，它可以確保所有螺栓在正式擰緊過程中都能均勻受力，并減少法蘭變形的可能性。

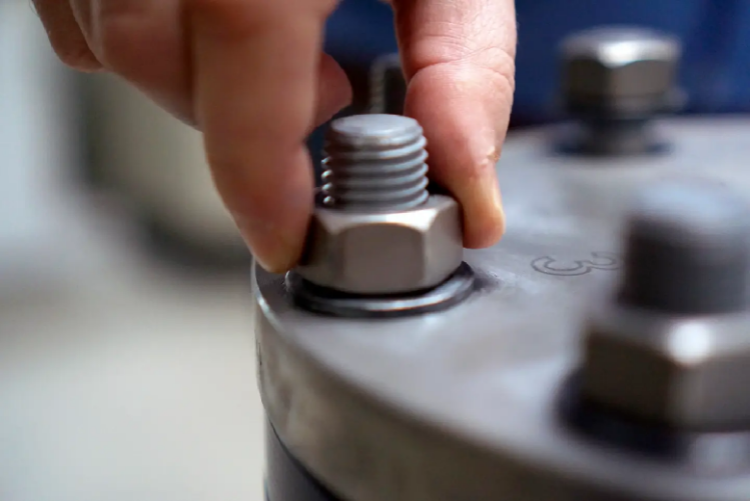

首先用手指輕輕擰緊螺母和螺栓

對比

在這個例子中，螺栓被分別按照兩種不同的方式擰緊：一種是圍繞法蘭以圓周方式逐個擰緊（圖A，錯誤方式），另一種是以交叉模式擰緊（圖B，正確方式）。在每種情況下，我們都測量了作用在每個螺栓上的力和墊片的厚度。在這兩種情況下，都使用了扭矩扳手。

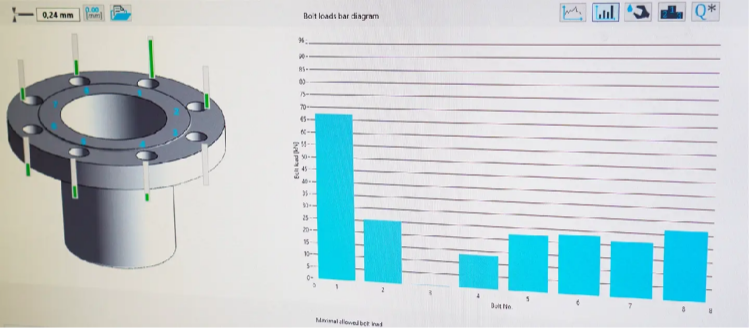

圖A（錯誤擰緊方式）：螺栓逐個按圓周順序擰緊，每個螺栓都被擰緊至100 Nm的扭矩。

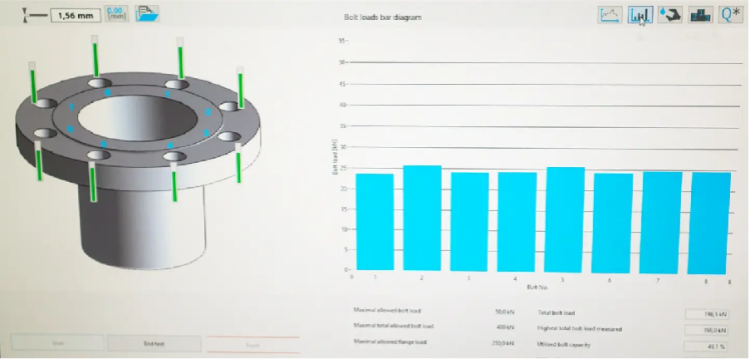

圖B（正確擰緊方式）：螺栓是以交叉模式分階段擰緊，分別擰緊至30 Nm、60 Nm和100 Nm的扭矩。

至此，整個法蘭安裝需要注意的十項內容已全部說明，同時也揭示了十大常見的錯誤做法，協助您避開這些陷阱，讓KLINGER克林格墊片性能得以更好發揮，確保法蘭連接的穩定與可靠。
