克林格閥門——熱靜力疏水閥在管道疏水中的應用
KLINGER克林格創立于1886年，是全球領先的密封材料、流體控制產品和流體監測系統的開發和制造商。KLINGER克林格擁有超過135年的密封系統和近100年的閥門及液位計生產銷售歷史，在60多個國家建立了生產基地、銷售和服務中心。產品涉及制造業、基礎設施、汽車、船舶、石油和天然氣、化學工業、紙漿和造紙、能源、食品制藥等行業領域。近年人們對節能減排越來越重視，綠色發展已成為化工行業的新趨勢，化工行業中的主要能源為蒸汽，如何合理高效的利用蒸汽能源以及減少浪費成為節能的關鍵所在。KLINGER克林格閥門在工業領域的節能減排方面具有巨大潛力。
產品介紹：

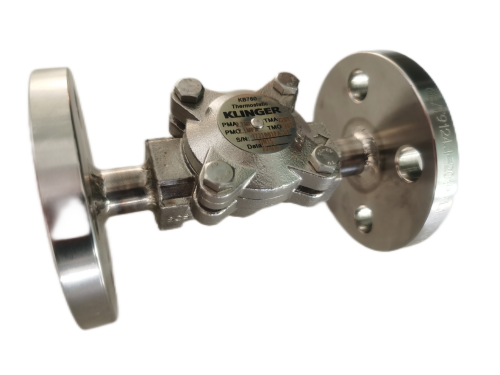

KLINGER克林格熱靜力疏水閥，不銹鋼材質，螺紋及法蘭兩種連接方式可供選擇，口徑DN15-DN25，特別適用于飽和蒸汽外官網疏水的直排以及伴熱系統的疏水。
工況介紹：
安裝位置：外管網，介質：飽和蒸汽，壓力：10bar，溫度：180℃
規格型號：
KLINGER克林格閥門——熱靜力疏水閥， 數量：35臺
背景介紹：
江蘇某精細化工外管網疏水改造。由于管路疏水的排水量小，回收管線長，回收成本高，選擇就地直排的方式。在選用疏水閥上，許多客戶選擇了相對便宜的熱動力疏水閥，但是熱動力的排水特性以及固有的泄漏量，造成了蒸汽能源浪費以及現場出現大量閃蒸白煙的情況。
原工況問題：
客戶外管網中的管路疏水閥均采用熱動力直排形式，熱動力直排形式會造成如下問題：
- 熱動力疏水閥的排水形式為階段性噴排，每次排水其排水口都會出現汽水噴排的現象，有誤傷路人的潛在安全隱患；
- 熱動力疏水閥的排放形式為汽水混排，因此常會出現閃蒸現象，并伴有大量白煙及噪音。
- 熱動力疏水閥的泄漏：由于其特性，出廠時的泄漏量為3%，非故障，正常工作時的泄漏量可達5~7%，造成能源浪費；
- 熱動力疏水閥為平面密封，易夾雜雜質，導致蒸汽泄漏，還會發生氣鎖現象，影響閥門的正常運行。
相關熱損耗計算：
一臺DN25的熱動力疏水閥，如果每小時管道疏水排量在50kg/h左右，那么初期的泄漏量大致為2kg/h（泄漏率取4%），如果使用一段時間后，熱動力疏水閥出現了泄漏，在管道壓力10bar情況下，出現一個1mm的孔徑泄漏量以后，大致每小時的泄漏量為4kg/h。
化工廠為24小時運行，一年按照300天工期計算：4kg/h*（24*300）h=28800kg=28.8t
工業蒸汽按照200~250元/噸計算，一臺熱動力疏水閥一年浪費的蒸汽總金額大致為：6500元左右。
大型化工廠按照30-50m設計一個疏水點，1km管線最少分布有20個疏水點，如果都使用外排形式，并且使用熱動力疏水閥，那么每1km管線一年的蒸汽浪費總金額大致為：6500*20=130000元，所造成的能源浪費非常嚴重。
解決方案：
建議使用對溫度有一定控制作用的克林格閥門——疏水閥，在疏水閥前形成水封，優先排出低溫凝結水，從而杜絕蒸汽的泄漏，由于為過冷排放，也減少了閃蒸的出現。推薦疏水閥形式為：熱靜力疏水閥以及雙金屬疏水閥。
改造前后對比：
下方視頻：原熱動力疏水閥排放效果：
下方視頻：改造后，KLINGER熱靜力疏水閥排放效果展示：
